SMD ve THT Dizgi Farkları: Hangi Kartta Hangi Yöntem Kullanılır?

1. SMD, SMT ve THT terimlerini ayıralım

SMD, yüzeye monte edilen komponenti; SMT, bu komponentlerin montaj teknolojisini ifade eder. Günlük kullanımda “SMD dizgi” ifadesi de yaygındır. THT ise bacakların kart deliklerinden geçtiği montaj yöntemidir. Ayrım, parçanın küçük veya büyük olmasından çok PCB’ye nasıl bağlandığıyla ilgilidir. Büyük bir güç komponenti yüzeye monte olabilir; küçük bir konnektör delik içi bağlantı kullanabilir.

Bu nedenle yalnızca fotoğrafa bakarak üretim planı hazırlamayın. BOM’daki sipariş kodunu, üretici çizimini ve PCB footprint bilgisini birlikte inceleyin. Aynı işlevdeki komponentin farklı montaj tipleri bulunabilir. Kılıf seçimi değiştiğinde kartın yalnızca pad ölçüsü değil, montaj erişimi ve mekanik yerleşimi de yeniden değerlendirilmelidir.

2. Karşılaştırmayı kartın ihtiyacı üzerinden yapın

SMT, yoğun yerleşim ve otomatik montaj için yaygın bir çözümdür. THT ise özellikle bazı konnektör, röle ve büyük mekanik parçaların seçiminde karşımıza çıkar. Bununla birlikte “THT her koşulda daha sağlamdır” veya “SMD her zaman daha ucuzdur” gibi genellemeler doğru bir tasarım ölçütü oluşturmaz. Sonuç; parça geometrisine, kart desteğine, üretim adedine ve doğrulanan süreçlere bağlıdır.

Aşağıdaki tablo başlangıç sorularını gösterir. Bir yöntemi kesin kazanan ilan etmek yerine ilgili kararın tasarımda nasıl doğrulanacağını belirlemek daha yararlıdır.

3. Karma dizgide işlem sırasını baştan görüşün

Tipik bir SMT akışında lehim pastası uygulanır, komponentler yerleştirilir ve reflow lehimleme yapılır. THT bağlantılarda ürün ve süreç gereksinimine göre dalga, seçici veya elle lehimleme gibi yöntemler kullanılabilir. Karma kartlarda SMT işlemlerini THT montajının izlemesi yaygındır; ancak gerçek sıra kartın iki yüzündeki parçalara ve seçilen süreçlere göre planlanır.

Her komponentin her ısıl işleme uygun olduğunu varsaymayın. Üretici montaj belgeleri, kılıfa özgü sınırlar ve işlem önerileri içerir. Texas Instruments’ın montaj rehberi de paket ve süreç koşullarının birlikte değerlendirilmesi gerektiğini gösterir. Isıya hassas konnektörler, yüksek parçalar veya sonradan takılacak mekanik elemanlar için montaj notu hazırlayın. Teklif aşamasında bu ayrıntıları paylaşmak, ek işlem gereksinimlerinin daha erken görülmesine yardımcı olur.

4. Mekanik yükü lehim bağlantısına bırakmayın

Sık takılıp çıkarılan bir kablo, komponentin lehim birleşimine tekrarlanan kuvvet uygular. Böyle bir konnektörde karar yalnızca SMD veya THT olmak değildir: kilit yapısı, mekanik tutucular, kartın kasaya mesafesi ve kablonun çekme yönü de önemlidir. Kart, bağlantı sırasında esniyorsa farklı bir komponent seçmek tek başına sorunu çözmeyebilir.

Örneğin saha bağlantısı için klemens kullanılan bir kontrol kartında montaj deliği konumu ve kasa desteği, tornavida kuvvetinin etkisini azaltacak şekilde değerlendirilebilir. Buna karşılık kart içindeki hafif bir haberleşme modülü için yüzeye monte bağlantı yeterli olabilir; karar uygulamanın şartlarında doğrulanmalıdır. Tasarım incelemesine elektrik ekibiyle birlikte mekanik sorumluyu da dahil etmek, üretim sonrasında ortaya çıkan yerleşim sorunlarını azaltmaya yardımcı olur.

5. Kontrol, test ve servis erişimini birlikte planlayın

Bir kartın montajı tamamlandığında yalnızca görünüşünün düzgün olması, işlevinin doğru olduğunu göstermez. Görsel kontrol, uygun inceleme yöntemleri ve işlevsel test farklı sorulara cevap verir. Test planında besleme hatları, programlama bağlantıları, haberleşme ve yük davranışı gibi ürün için anlamlı kontroller yer almalıdır. Test noktalarının yerleşimi, dizgi yönteminden bağımsız olarak erken tasarım kararlarından biridir.

Gövde altında kalan bağlantılar ile açıkta görülen bacaklar aynı şekilde incelenemez. Kullanılacak yöntem, risk ve kılıf özellikleri üzerinden belirlenmelidir. Servis beklenen bir kartta yüksek THT parçalarının küçük SMD elemanların yeniden işlenmesini engelleyip engellemediğine de bakın. Büyük bir konnektörün hemen yanına yerleştirilen hassas komponent, üretimde takılabilir olsa bile bakım sırasında erişilmesi zor bir noktada kalabilir.

6. Örnek bir kontrol kartında karma çözüm kurun

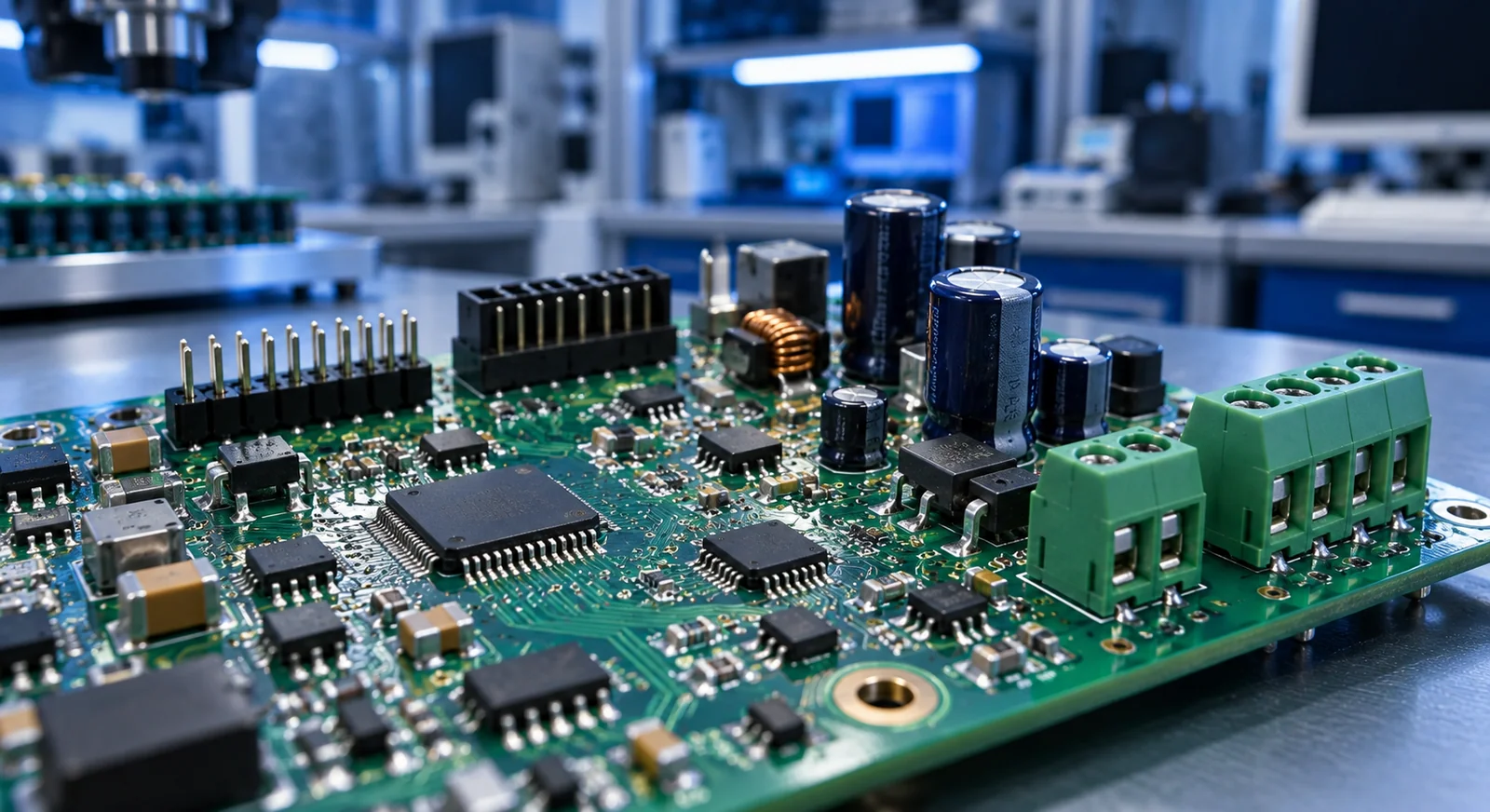

Küçük bir endüstriyel kontrol kartını düşünelim: mikrodenetleyici, haberleşme entegresi ve pasif elemanlar yüzeye monte; saha klemensleri ve bazı mekanik bağlantılar delik içi seçilmiş olsun. Bu, otomatik olarak en iyi tasarım değildir; uygulanabilir bir başlangıç senaryosudur. Ekip önce kartın kutuya oturmasını ve kablo erişimini inceler, sonra üreticiyle işlem sırasını ve bileşen uygunluğunu görüşür.

Karşılaştırılan teklifler aynı kapsamı içermelidir. Sadece montaj noktası sayısını vermek yerine SMT ve THT parçalarını, kartın iki yüzünü, test beklentisini ve malzemenin kim tarafından sağlanacağını belirtin. Böylece teklif farkının komponent fiyatından mı, hazırlıktan mı yoksa ek montaj işleminden mi kaynaklandığı daha anlaşılır olur.

• BOM’da komponentlerin tam kodunu ve montaj tipini doğrulayın.
• Konnektör yüklerini, kart desteğini ve kasa ilişkisini inceleyin.
• İki yüzlü yerleşim ve karma lehimleme sırasını görüşün.
• Isıl işlem sınırlarını üretici belgelerinden kontrol edin.
• Programlama, test ve servis erişimini teslimden önce değerlendirin.

Sonuç ve sonraki adım

SMD ve THT seçimi, elektronik işlev ile üretim ve mekanik ihtiyaçların ortak kararıdır. Parça bazında değerlendirme, açık montaj notları ve planlı test erişimi; karma kartlarda daha anlaşılır bir üretim hazırlığı sağlar.
