PCB DFM ve DFT Kontrol Listesi: Kartı Üretime Göndermeden Önce

DFM ile DFT arasındaki fark ve ortak hedef

DFM incelemesi, kartın seçilen üretim ve montaj süreçleriyle tutarlı biçimde yapılabilmesini sorgular. İz ve aralıklar, delikler, footprint geometrisi, lehim maskesi, komponent erişimi ve panel düzeni bu kapsama girer. DFT ise üretilen kartın nasıl doğrulanacağını ele alır: hangi sinyal ölçülecek, nereden erişilecek, yazılım nasıl yüklenecek ve kabul kararı hangi sonuçla verilecektir?

Bu başlıklar birbirinden kopuk değildir. Bir test padini iri bir konnektörün altına yerleştirmek şemada sorun yaratmaz fakat montajdan sonra erişimi kapatır. Kart kenarına çok yakın bir parça panel ayırma veya fikstür dayama sorununa dönüşebilir. Bu yüzden tasarım, üretim ve test ekiplerinin aynı revizyon üzerinden konuşması, yalnız kontrol listesinin uzun olmasından daha değerlidir.

Üretici yeteneğini CAD kurallarına dönüştürün

Tasarım aracının varsayılan kuralları üreticinizin tüm prosesini temsil etmez. Katman yapısı, malzeme, bakır kalınlığı, minimum iz-aralık, delik ve halka şartları gerçek üretim seçeneğiyle eşleştirilmelidir. İnce aralık veya küçük delik kullanmak teknik olarak mümkün olabilir; bunun standart süreç mi, ek maliyetli bir seçenek mi olduğu ayrıca doğrulanır. Elektriksel güvenlik aralıkları da yalnız fabrikanın minimumuyla belirlenmez.

Şema ERC ve kart DRC sonuçlarını inceleyin; istisnaları gerekçesiyle kaydedin. Hatasız rapor, mekanik uyumu veya doğru parçanın seçildiğini kanıtlamaz. Kart sınırını, kesimleri, delik tiplerini ve katman sırasını bağımsız bir CAM görüntüleyicide kontrol edin. Özellikle kaplı ve kaplamasız deliklerin ayrımı ile çizimin hangi kenarı gerçek kart sınırı olarak tanımladığı teslim paketinde açık olmalıdır.

Footprint, polarite ve montaj erişimini birlikte kontrol edin

Kütüphane parçası hazır geldiği için doğru kabul edilmemelidir. Üretici çizimiyle pad düzeni, pin sırası, gövde ölçüsü ve önerilen land pattern karşılaştırılır. Birinci pinin baskı ve montaj verisindeki anlamı tutarlı olmalıdır. Düğme, LED, diyot, elektrolitik kondansatör ve konnektör yönleri için montaj ekibinin anlayacağı net işaretler kullanılır; okunmayan veya parçanın altında kalan işaretler yardımcı olmaz.

Lehimleme ve onarım için fiziksel alan bırakın. Büyük parçanın gölgesinde kalan küçük bileşen, yüksek elemanın yanında erişilemeyen lehim ucu veya vida altına taşan komponent yerleşimde görülmelidir. Üretim hattının taşıma payı, fiducial ve panel ayırma ihtiyacı montaj firmasıyla netleştirilir. Her kart için aynı kenar mesafesini ezberlemek yerine seçilen süreç ve mekanik kısıtlarla karar verilir.

• BOM üretici kodu, footprint ve montaj koordinatları aynı parçayı gösteriyor mu?
• Yerleştirme açısı ve birinci pin tanımı ilk ürün incelemesinde doğrulanabiliyor mu?
• Maskede ve baskıda istenmeyen açıklık, pad üstünde yazı veya dar maske şeridi var mı?
• Konnektör kilidi, vida ve kasa, montajdan sonra erişilebilir durumda mı?

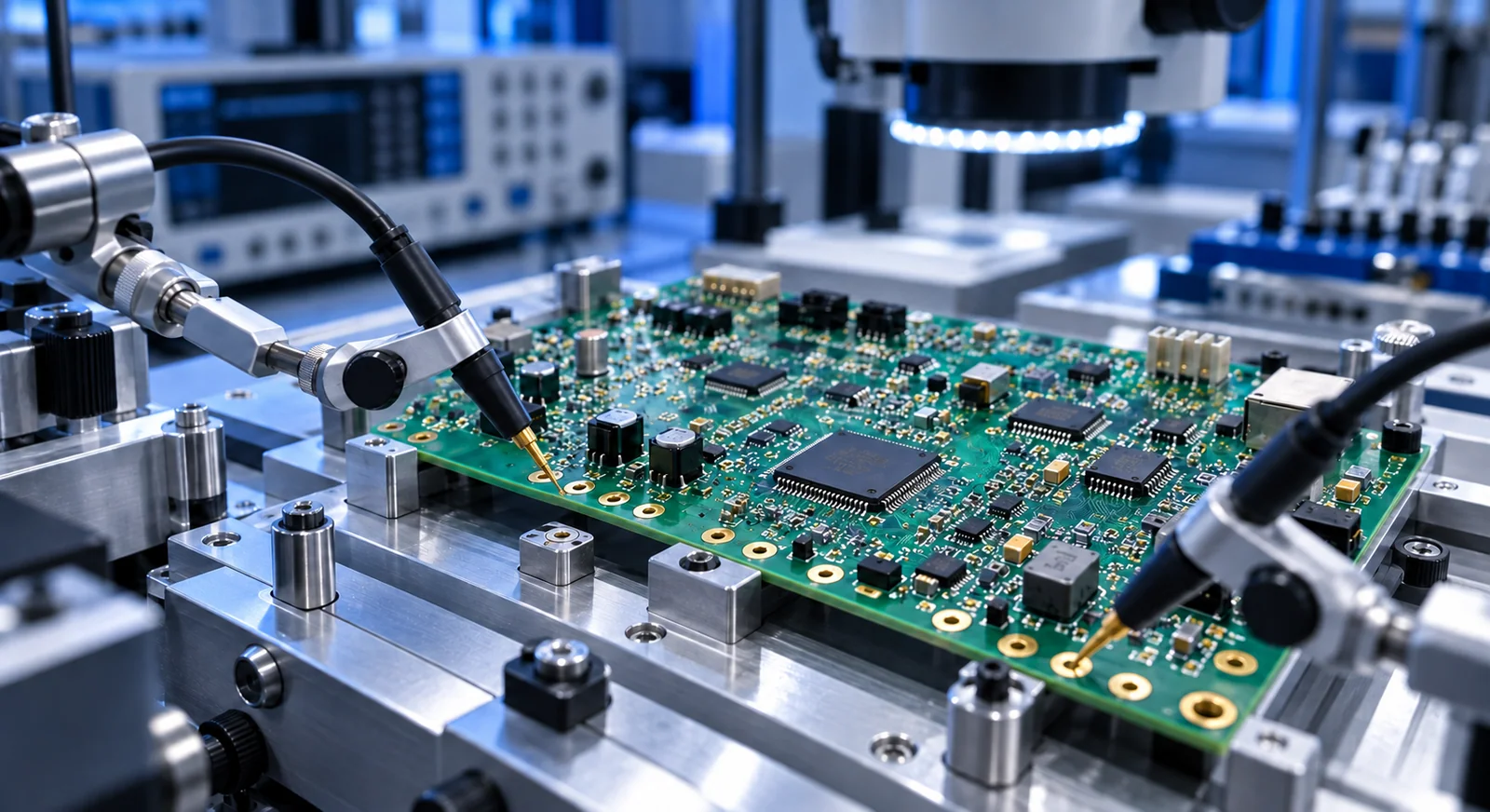

Test noktalarını ölçüm planından türetin

Test noktası eklemek, boş alana birkaç bakır daire koymaktan fazlasıdır. Önce güç rayları, toprak referansları, reset, programlama hatları ve kritik giriş çıkışlar için hangi ölçümlerin gerektiğini belirleyin. Her ağın erişim ihtiyacı seçilen test yöntemine göre değerlendirilir. Yüksek hızlı veya hassas analog bir hatta eklenen pad ya da uzun dal, sinyal davranışını etkileyebileceğinden elektriksel tasarımla birlikte gözden geçirilir.

Pad boyutu, aralık, kart kenarından uzaklık ve erişim yönü fikstürün gerçek prob koşullarıyla kararlaştırılmalıdır. Lehim maskesiyle kapanmış bir pad veya komponent altında kalan via, raporda test noktası görünse de kullanılamaz. CAD testpoint kuralları ve raporu, üretim öncesinde fiziksel erişimi kontrol etmeye yardım eder. Ağ adı, referans, koordinat ve üst-alt yüz bilgileri fikstür dokümanıyla eşleştirilir.

Programlama, fikstür ve operatör akışını deneyin

Masa başında kullanılan geliştirme kablosu seri üretim için uygun olmayabilir. Programlama konnektörü son üründe bulunmayacaksa prob erişimi, kartı tutma yöntemi ve bağlantı sırası tasarımda çözülür. Kartın yanlış yönde yerleştirilmesini zorlaştıran mekanik referanslar düşünülür. Test sırasında dışarıdan uygulanacak besleme veya sinyalin, bağlı başka bir devreyi ters besleyip beslemeyeceği de kontrol edilir.

İlk fikstür denemesinde yalnız kartın çalışmasına bakmayın. Yerleştirme süresi, temas tekrarlanabilirliği, operatörün görebildiği işaretler ve güvenli çıkarma sırası incelenmelidir. Besleme akım limiti, test yazılımı seçimi ve başarısız ürün ayırma adımları anlaşılır olmalıdır. Uygulanamayan bir test maddesi kâğıt üzerinde bırakılmaz; erişim, fikstür veya yöntem değiştirilerek kapsam yeniden onaylanır.

Son kapı: tek revizyon ve ölçülebilir kabul kriterleri

Üretime çıkışta şema, Gerber veya uygun üretim verisi, delikler, BOM, yerleştirme dosyası, montaj çizimi ve yazılım aynı serbest bırakılmış revizyonu göstermelidir. “Son”, “son2” gibi dosya adları yerine açık sürüm ve tarih kullanın. DNP parçaları, onaylı alternatifler, özel montaj notları ve testte kullanılan yazılım paketi teslim listesinde bulunmalıdır.

Kapanış kontrolünü bir başkasıyla yapmak, tasarımı çizen kişinin alıştığı hataları yakalayabilir. Pilot partide montaj ve test sürelerini, yanlış çağrıları ve onarım nedenlerini kaydedin. Geri bildirim şema, layout ve test dokümanına kontrollü revizyonla aktarılır. Böylece DFM ve DFT yalnız üretim öncesi imza olmaktan çıkar; sonraki partilerde tekrarlanan problemleri azaltan bir öğrenme döngüsüne dönüşür.

Sonuç ve sonraki adım

Üretime hazır kart, yalnız bağlantıları doğru çizilmiş kart değildir. Montajın tekrarlanması, ölçüm noktalarına ulaşılması ve sonuçların açık sınırlarla değerlendirilmesi gerekir. DFM ve DFT listelerini üretici koşulları, test yöntemi ve gerçek pilot parti geri bildirimiyle güncelleyin. Aynı revizyon altında toplanmış dosyalar ve uygulanmış test adımları, dosya teslimini kontrollü bir üretim başlangıcına dönüştürür.
